Sistem Kawalan Komputer Lyh998 Siri Jenis Baru Pintar Raymond Grinding Mill

Sistem kawalan komputer kilang pengisaran alam sekitar baru terdiri daripada Siemens S7-200 PLC dan komputer desktop, di mana komputer desktop adalah stesen jurutera dan pengendali. Stesen pengendali dapat merealisasikan operasi dan kawalan barisan pengeluaran kilang pengisaran.

1. Arahan boot

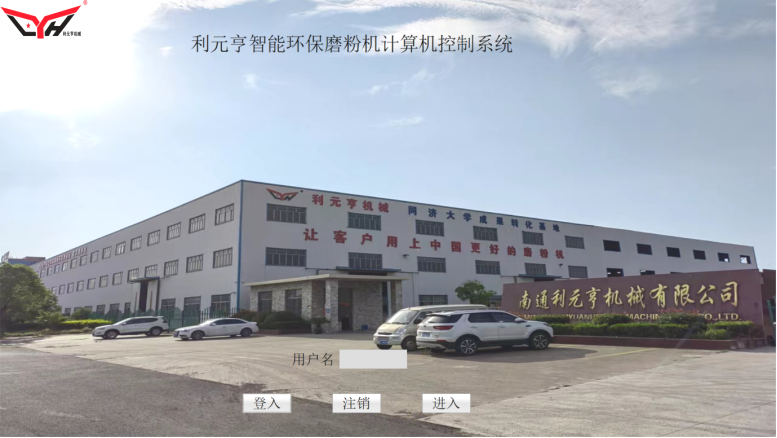

Selepas komputer bermula, ia secara automatik memasuki sistem perisian komputer pengisaran dan mengklik butang tetikus kiri untuk memasukkan skrin yang sepadan.

Untuk mengakses, klik "Login", masukkan nama log masuk dan kata laluan dalam kotak dialog pop timbul, dan klik OK. Nama pengguna yang sedang dilog masuk dipaparkan dalam lajur "Nama Pengguna" pada skrin. Untuk log keluar, klik "Logout" untuk log keluar dari nama pengguna. Klik "ENTER" untuk memasukkan skrin Operasi.

2. Operasi Sistem Kawalan Kilang Pengisaran
Ia terdiri daripada empat kumpulan skrin: skrin operasi, skrin penggera, skrin tetapan parameter, dan skrin graf semasa.

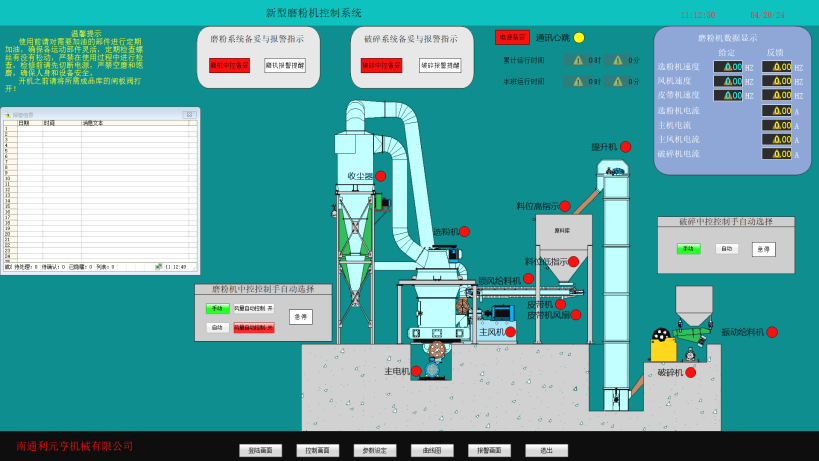

A.operation Screen

① Operasi permulaan satu klik

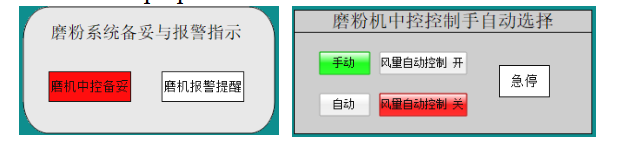

Apabila isyarat kawalan pusat kilang siap hijau, pilih "Auto" dalam antara muka pemilihan manual dan automatik kilang, apabila butang "Auto" bertukar menjadi hijau, klik butang "Satu Kunci Mula" dalam antara muka kawalan automatik untuk memulakan peralatan, dan peralatan akan bermula dalam susunan boot. Apabila klik butang "One Key Stop", semua peralatan akan ditutup dalam pesanan menutup.

② Operasi Manual

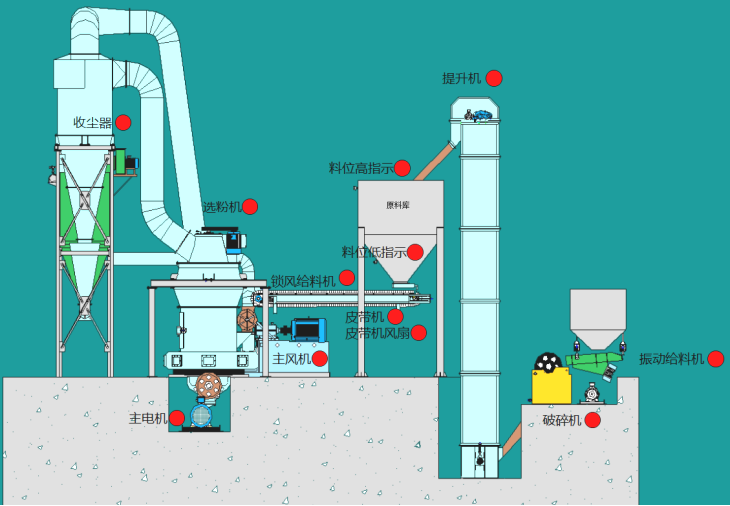

Apabila isyarat kawalan pusat kilang siap hijau, pilih "Manual" dalam antara muka pemilihan manual dan automatik kilang, apabila butang "Manual" bertukar menjadi hijau, klik butang merah di sebelah corak peralatan pada antara muka operasi pada gilirannya, apabila butang merah bertukar menjadi hijau, itu bermakna peralatan bermula. Urutan beralih manual merujuk kepada Bab 6.

B.Alarm Skrin

Skrin ini digunakan terutamanya untuk memaparkan maklumat penggera peranti dan menyimpan maklumat ini untuk tontonan kemudian. Seperti yang ditunjukkan dalam angka tersebut, semua penggera mempunyai masa penggera, masa yang disahkan, mesej penggera, dan masa akhir penggera. Apabila penggera muncul, pengendali boleh memilihnya dengan mengklik padanya dan kemudian tekan butang "disahkan" untuk mengesahkan penggera, dan masa penggera yang disahkan akan dipaparkan. Adalah penting untuk diperhatikan bahawa penggera hanya boleh disahkan apabila ia berlaku. Sekiranya terdapat terlalu banyak penggera yang akan dipaparkan pada satu skrin, skrin boleh dibalik dengan menggunakan butang "Flip Up" dan "Flip Down".

Maklumat penggera dipaparkan dalam tiga warna: merah apabila penggera berlaku; Hijau apabila penggera telah hilang; dan ungu apabila penggera berlaku dan disahkan. Sila perhatikan warna -warna ini untuk menentukan kesalahan dengan betul.

Penggera yang telah muncul tidak boleh dipadam secara buatan. Mereka hanya hilang apabila penggera telah terkumpul ke nombor tertentu dan digantikan oleh penggera baru.

Skrin tetapan C.Parameter

Penetapan parameter merekodkan masa mula dan menghentikan nilai masa. Seperti yang ditunjukkan dalam angka tersebut, untuk memasukkan tetapan parameter, klik terlebih dahulu butang tetapan parameter pada skrin utama, ketik kata laluan (kata laluan kilang adalah 123456) dalam tetingkap kecil, dan masukkan skrin tetapan parameter jika kata laluan betul. Kata laluan ini boleh diubah suai dalam fungsi pengubahsuaian kata laluan di antara muka dengan menaipnya dua kali. Sila simpan kata laluan yang diubahsuai dengan betul untuk mengelakkan lupa atau bocor. Jika melupakan kata laluan, sila hubungi kami tepat pada waktunya.

Jika anda ingin menukar nilai tertentu, masukkan antara muka dan klik pada nilai ini, maka papan kekunci akan muncul. Taipkan data yang ingin anda ubah dalam papan kekunci dan klik "ENTER" untuk mengesahkan, data akan diubah. Walau bagaimanapun, untuk menyimpan data, anda mesti mengklik butang "Kembali ke Skrin Utama" dan mengesahkan perubahan dalam tetingkap pengesahan yang muncul.

Adalah penting untuk diperhatikan bahawa mana -mana parameter yang berubah tidak boleh melebihi had atas dan bawah (max, min) yang ditunjukkan pada papan kekunci, ini adalah untuk melindungi keselamatan operasi peralatan.

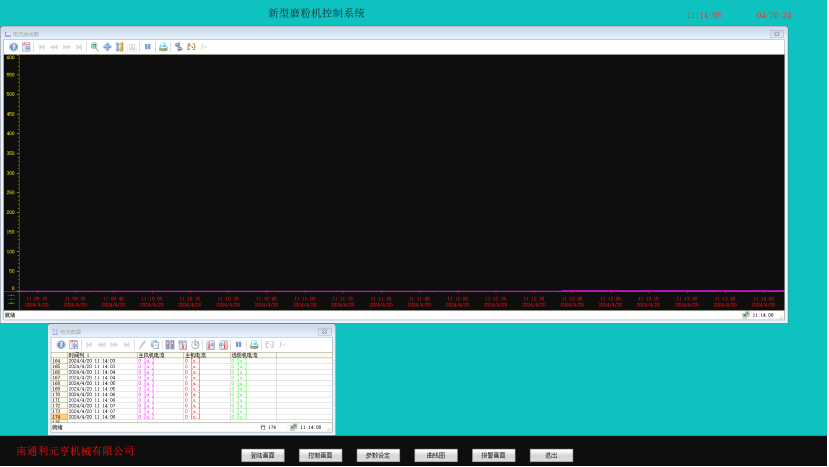

Skrin Grafik D.Current

Anda boleh melihat arus berjalan mesin utama, peminat dan pemisah serbuk pada bila -bila masa dalam antara muka graf lengkung semasa.
